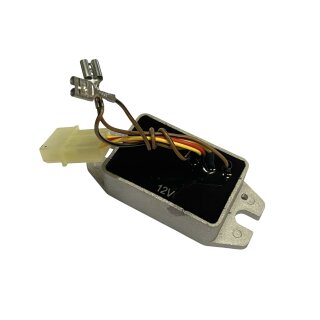

Die Kabelbelegungen:
braun = Masse
gelb/rot = Eingang Wechselspannung AC (von der Zündgrundplatte kommend)
rot = Ausgang Gleichspannung DC zur Batterie
Gelb = Ausgang Wechselspannung AC
Funktioniert in Verbindung einer Vape-Zündung und auch mit den kontaktlos 12V "ducati-style" Vespa und Lambretta-Zündungen.
Damit der Regler richtig funktioniert, muss der Wechselstromeingang und -ausgang "gebrückt" werden. Das gelb/rote und das gelbe Kabel müssen durch eine "Brücke" miteinander verbunden werden.
Hinweis: Eine Gewährleistung kann nur übernommen werden, wenn der Einbau durch eine Fachwerkstatt nachgewiesen wird!
